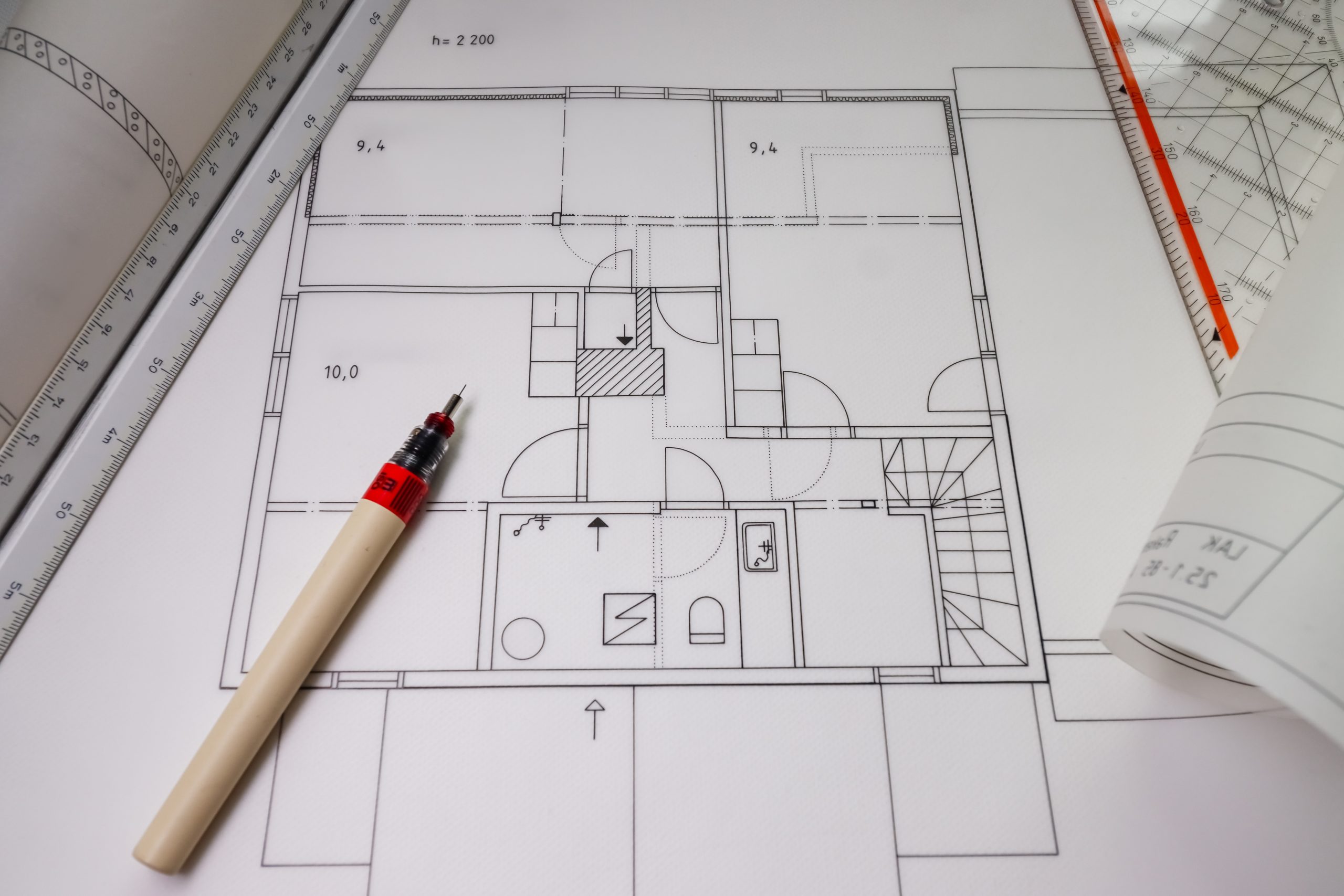

A planta baixa é o documento técnico responsável por guiar a construção de um projeto arquitetônico ou de engenharia. Nela, é possível visualizar a vista superior da edificação/ ambiente onde são descritos os principais elementos da edificação e os detalhes de sua distribuição espacial.

Arquitetos, engenheiros, construtores e corretores de imóveis são alguns dos profissionais que precisam consultar a planta baixa para exercer suas atividades, pois ela possui características das dimensões reais em proporção reduzida; identifica os elementos estruturais como paredes, portas, janelas, pilares e escadas; delimita os ambientes; indica a circulação dos espaços e podem aparecer detalhes de iluminação e situação dos móveis. Desta forma, o imóvel é visualizado  antes mesmo que esteja pronto.

Entenda melhor o que é a planta baixa, seus tipos e elementos, além de sua importância para projetos da construção civil.

O que é planta baixa?

A planta baixa é um desenho técnico que mostra um imóvel em corte horizontal, como se estivesse sendo visto de um ponto superior. Ela permite visualizar os principais componentes de uma construção, como:

• Cômodos.
• Paredes.
• Janelas.
• Portas.
• Escadas.
• Mobiliário.

O documento tão importante que precisa ser apresentado às Prefeituras Municipais para obter o alvará de construção ou reforma. Somente após sua aprovação os projetos podem ser executados.

Onde e como ela é usada?

A planta baixa possui diversas utilidades. Para realizar um projeto arquitetônico, por exemplo, o documento serve para definir as estruturas, distribuir os cômodos e levantar os materiais necessários e conectar a arquitetura com a engenharia.

Profissionais da construção civil, como engenheiros, mestre de obras e construtores, também precisam do documento para verificar a viabilidade estrutural e executar a obra de acordo com o layout. Até mesmo os donos da obra podem checar o desenho técnico para saber se o imóvel está de acordo com o que foi solicitado.

O documento também é usado para obter alvarás de construção. Por isso, deve atender aos critérios normativos da área, como a NBR 6492. Essa norma estabelece as convenções e simbologias gráficas de desenhos arquitetônicos, garantindo padronização e clareza na comunicação entre profissionais, órgãos públicos e clientes.

Qual a diferença entre planta baixa e projeto arquitetônico?

Na prática, a planta baixa representa uma visualização 2D com um corte horizontal da edificação, geralmente a uma altura de 1,50 metro do piso, e mostra a disposição de ambientes, paredes, portas, janelas e mobiliário.

Já o projeto arquitetônico é um conjunto mais amplo de documentos técnicos. Isso inclui a planta baixa, mas também outros elementos importantes, como fachadas, cortes, planta de cobertura, situação do terreno, memorial descritivo, elevações, detalhes construtivos, além das especificações de materiais e acabamentos.

Em resumo, é uma parte do projeto arquitetônico, que, por sua vez, reúne todas as informações necessárias para transformar uma ideia em realidade construída.

Quais elementos compõem uma planta baixa?

Obrigatoriamente, o documento precisa apresentar os seguintes elementos:

• Paredes com traços contínuos que segmentam os cômodos.
• Portas com símbolos padronizados.
• Janelas com símbolos padronizados.
• Cômodos com área livre e o nome do cômodo.
• Área de circulação corredores e passagens indicadas
• Escadas ou rampas, se houver, com indicação do local de subida e descida.
• Simbologias técnicas, como linhas, escalas, cotas (em metros ou centímetros) e, até mesmo, mobiliários.
• Legendas para explicar os símbolos mostrados.
• Símbolos técnico Indicação de pontos elétricos e hidráulicos
• Móveis e equipamentos de forma opcional aparecem para ilustrar


Quais os tipos de planta baixa?

Existem diferentes tipos de planta baixa, e conhecê-las e saber realizá-las é essencial para garantir projetos eficientes. Entre as principais estão:

• Planta baixa residencial: apresenta os principais cômodos de um imóvel.
• Planta baixa comercial ou industrial: ideal para projetar ambientes como lojas, fábricas, escritórios e outros espaços com alto fluxo de pessoas.
• Planta humanizada: muito usada em relações comerciais, pois melhora a apresentação visual, com cores e móveis.
• Planta de reforma: aponta as alterações que serão realizadas em um imóvel.
• Planta elétrica: apresenta a posição de todos os elementos elétricos de um ambiente, como tomadas e disjuntores.
• Planta hidráulica: mostra os pontos de água e tubulações da edificação.


Como é feita uma planta baixa?

Uma planta baixa é realizada por meio de medições reais, conhecida como levantamento do terreno. A partir disso, os cômodos são segmentados e outros dados essenciais são coletados.

Com tudo em mãos, é hora de elaborar a planta. Hoje, o documento ainda pode ser desenhado à mão, mas programas e softwares, como AutoCAD e Revit, garantem um desenho técnico prático, rápido e preciso.

Após desenhada, a planta precisa ser assinada por um profissional especializado em construção civil. Pode ser um arquiteto, com registro válido no Conselho de Arquitetura e Urbanismo (CAU), ou um engenheiro, com registro ativo no Conselho Regional de Engenharia e Agronomia (CREA).

Como visto, a planta baixa é um documento de máxima importância para a construção civil, pois orienta as etapas de uma construção antes mesmo de estar pronta. Quando elaborada corretamente e em conformidade com as normas técnicas, ela garante que os profissionais envolvidos compartilhem a mesma visão do projeto, evitando erros, retrabalhos e atrasos.
